Моск уже не тод, нужна помощь - идея.

ПечатьRSSДеревом

  • В общем для себя любимого, в часы определенной меланхолии делаю кресло.
    На картинке видно. И есть идея механизма привода секций сидухи, но меня она пока не устраивает. Нет озарения. В общем если кто придумает вариант, получит при желании копию спинки по себестоимости или пивас на выбор.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя estet

    Потому что у ВСЕХ серийных авто сидухи ГОВНО.
    В лексусе седане GS 300 еще ничО, но там нет такого проветривания как будет в этом варианте.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя estet

    Т.е. эти 4 горизонтальные секции должны независимо друг от друга двигаться взад-вперед? Механизм для этого нужен? А фича в том, что между ними будут промежутки и это обеспечит вентиляцию?

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    Да, и еще что бы по углу немного поворачивались что бы поверхность сгладить.

    Фича не в вентиляции, фича в анатомии, можно будет настроить для себя. Вентиляция тут даром.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

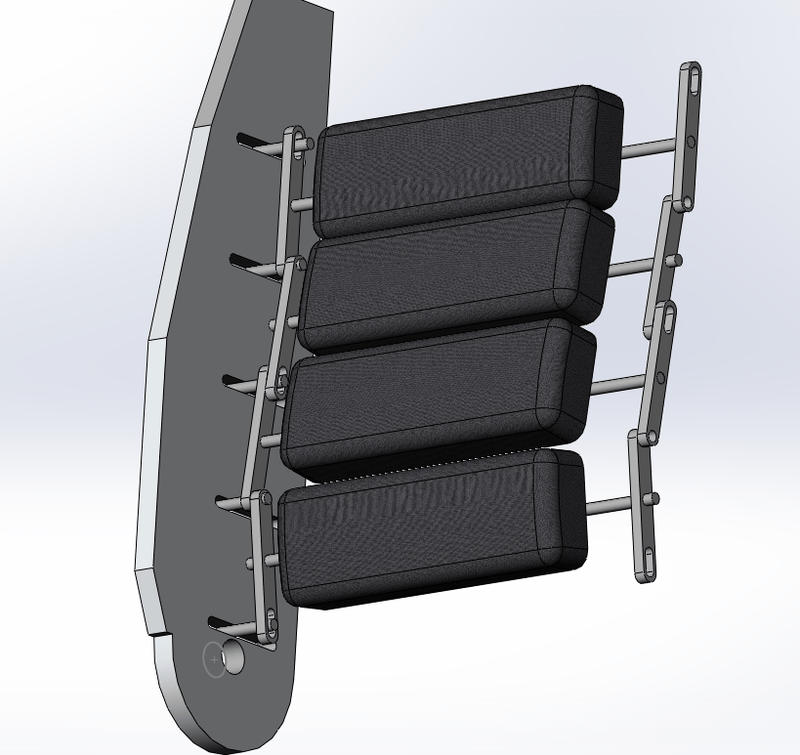

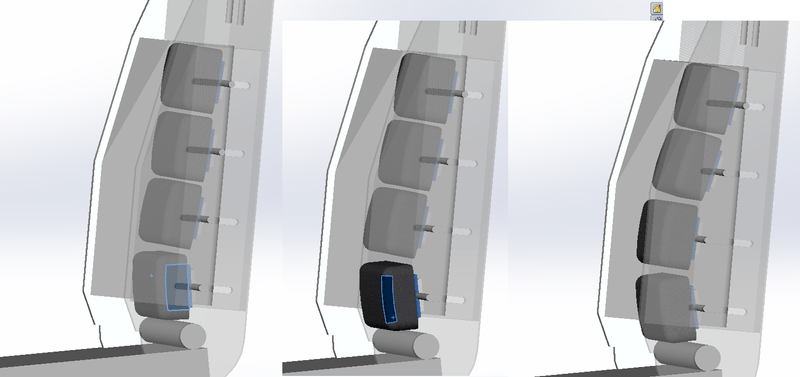

    Общая концепция.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Какой диапазон регулировки?

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Если от плоскости смотреть то подъем отдельной секции думаю 6 сантимов должно хватить. На картинке правый вариант 4 сантиметра вынос от плоскости 2х нижних секций. При этом максимальная точка между этими секциями получается, регулировкой поворота.

    Но не меньше 5 сантимов точно.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя estet

    Подушки увязать между собой шарнирами.
    Ось шарнира выходит за профиль подушки на фронтальной проекции с обоих сторон.
    С обоих сторон ось фиксируется в горизонтальных направляющих и вставляется в "шайбы" со спиральной выборкой ( банкозакаточные машинки есть с такими:улыб:).
    Спиральные шайбы с двух сторон садятся на одну ось и выходят наружу в виде крутилки. Или не выходят и крутятся моторчиком.
    Для регулировки 5см шайбы будут диаметром около 12см, вполне приемлемо.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Не все вкурил, но за оси шарниров шевелить не получается, потому как траектории их движения не линейные ни разу.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Будут линейные:улыб:
    Для компенсации изменения расстояния между подушками применить скользящий крепеж с одной стороны шарнира.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    В ответ на: "шайбы" со спиральной выборкой ( банкозакаточные машинки есть с такими:улыб:).
    опередил... Только я подумал не про шайбы, а про эксцентрики... А так - принцип тот же.

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vitamin

    Товарищи, хватит сотрясать воздух, эскизируйте, а то слова то подходящие, а как ваша идея работает не ясно.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

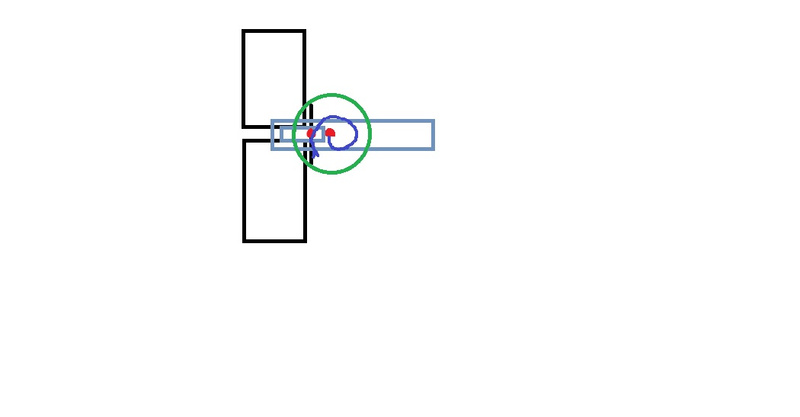

    На скорую руку, ибо нет у меня дома ни Компаса, ни Автокада...

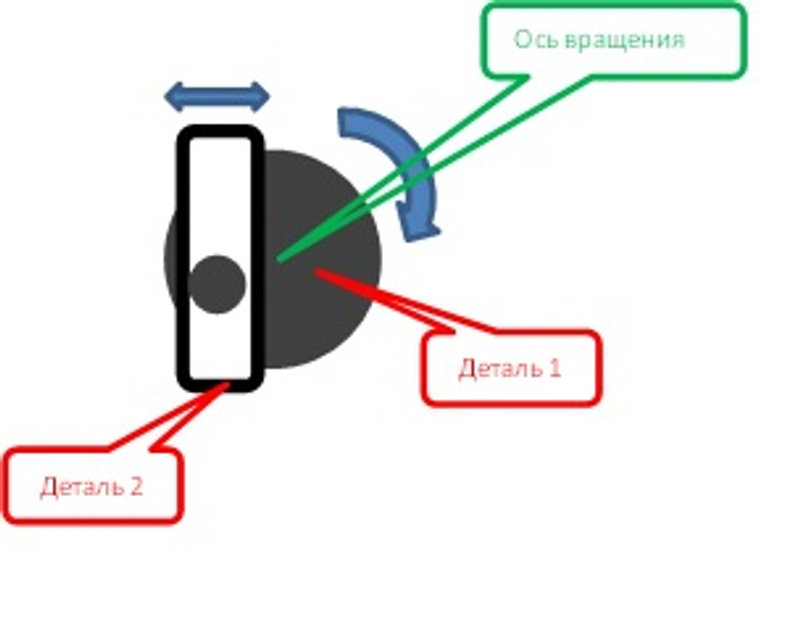

    При вращении детали 1 деталь 2 смещается. Только ей нужно направляющие, в которых она будет туда-сюда...
    К подвижной детали 2 мастырим соединение к тому устройству, которое двигать надо - в этом случае - часть подушки.

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Посмотри машику, спираль и все поймешь:

    Тыц

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vitamin

    Дак если даже будут направляющие, не будет у 2 детали линейного движения. А еще ее к секции подвижно крепить сильно сложно получится. Или я не вкурил идею.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Представь, что деталь 2 это поршень. Направляющие для нее - стенки цилиндра. Шатун и коленвал тоже представь себе.
    Или посмотри:
    http://tuningdot.ru/video-34189.html

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя Vitamin

    Без шатуна линейное движение не получается.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    В ответ на: Товарищи, хватит сотрясать воздух, эскизируйте, а то слова то подходящие, а как ваша идея работает не ясно.
    Лави:улыб:

    Мне за державу обидно.

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя estet

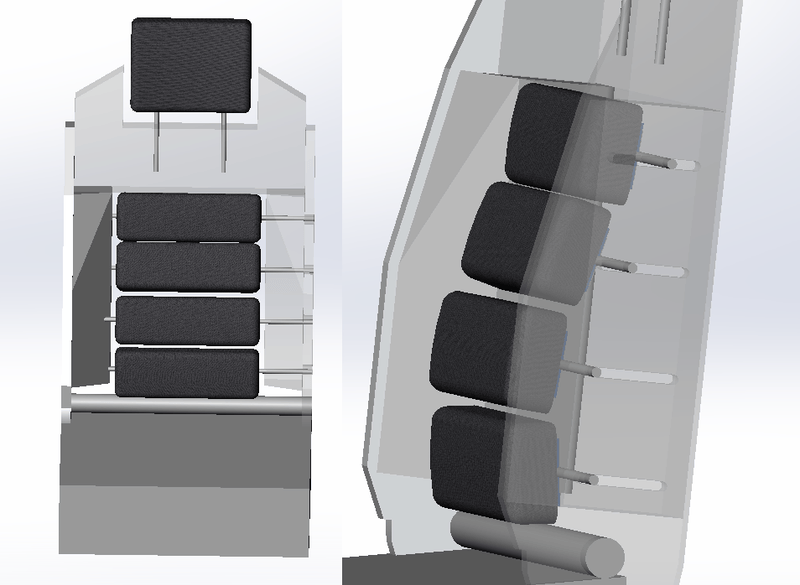

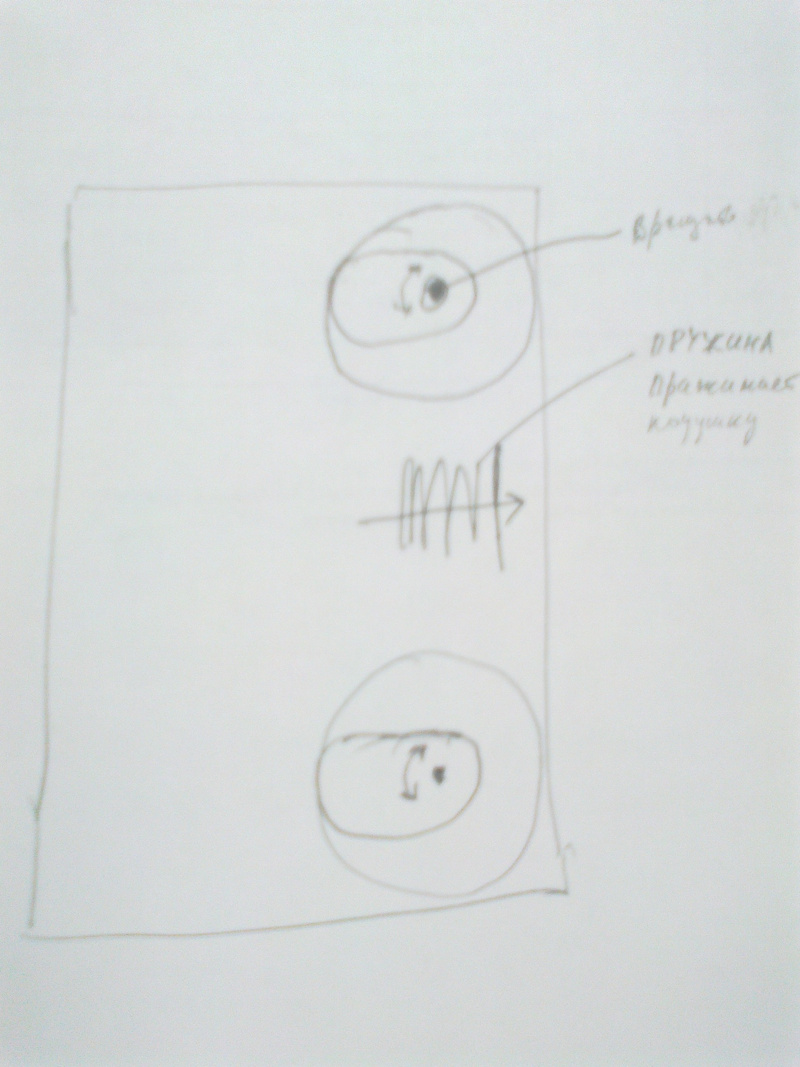

    Ну вот что-то родилось, правда как уже выяснили, рисовальщик с меня хреновый крайне, но общую концепцию постарался передать. Общий смысл таков: в каждой подушке по паре отверстий через каждое пропущен вал с эксцентриком. Синхронное вращение в одну сторону меняет вылет, а несинхронное - наклон. Пружина должна прижимать подушку к эксцентрикам. Причем есть подозрение, что пружин наверное лучше пару.

    Конечно 8 валов в одном сидении многовато, но если на каждый посадить двиг, датчик положения, поставить компьютер, в него прошить варианты конфигураций... Нормально будет.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    не, не понятно )) А как угол то менять ? и где там верх у картинки ? на зрителя ?
    если что под углом я это имел ввиду.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    С такой спиной надо к хирургу а не в спинковое ателье:улыб:
    Подушки так или иначе должны образовывать плавную линию, а соответственно их можно и нужно между собой связать. Можно вовсе свести к одной подушке с ломанной основой.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Ну это вид сбоку. Так же как ты рисуешь на своих схемах. Верх там где верх. Если верхний эксцентрик удаляет подушку от спины, а нижний приближает или наоборот, то вот и происходит изменение угла.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    ну идею на картинке понятную давай.
    На самом деле нет разницы, ломаная или с осями. Мне больше нравится со свободным проветриванием.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    ясно, вкурил

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    В ответ на: Подушки так или иначе должны образовывать плавную линию, а соответственно их можно и нужно между собой связать. Можно вовсе свести к одной подушке с ломанной основой.
    Кстати да, и валов с экцентриками меньше надо будет! один эксцентрик должен крепиться к нижнему углы верхней подушки и к верхнему нижней.

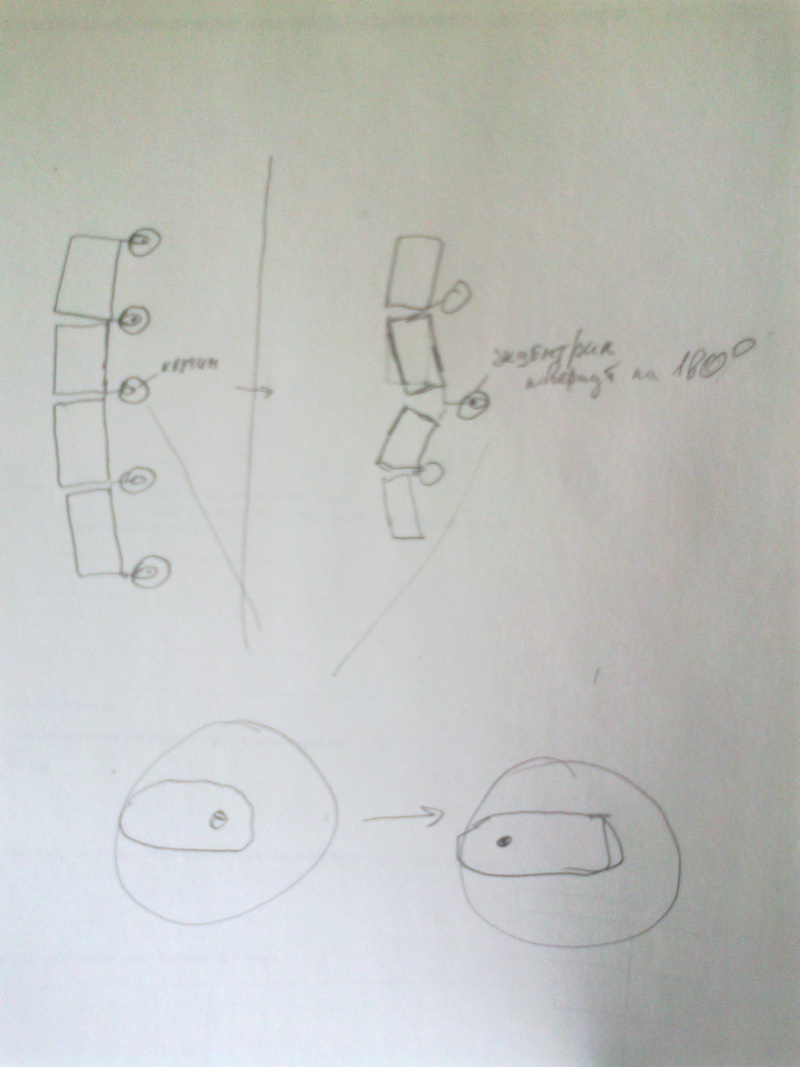

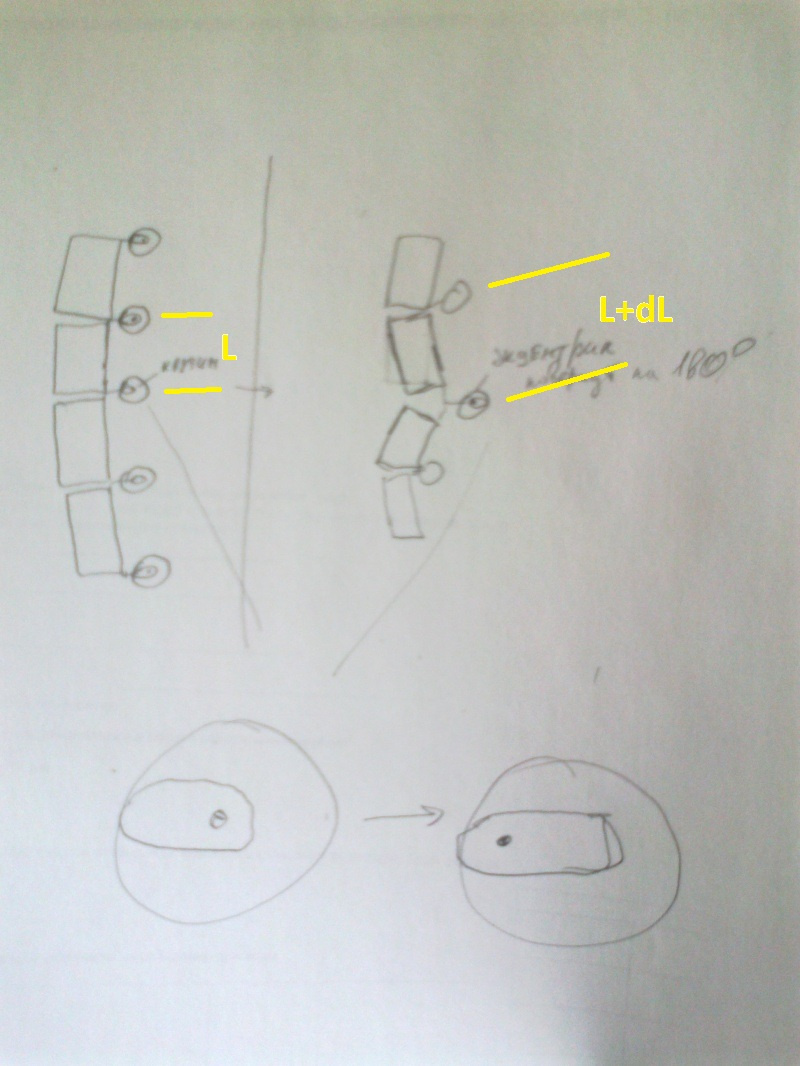

    Вот изобразил. :biggrin: Слева это все эксцентрики повернуты влево. На левом - средний повернут на 180 град. внизу увеличенное изображение эксцентриков.

    Как смог...

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    В ответ на: ну идею на картинке понятную давай.
    На предыдущей странице картинка. Ты спрашивай чего конретно не понятно. По этой схеме твоя затея с проветриванием легко реализуется.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Не совсем, при перекосе секций из заклинит. Отдельные направляющие для секций надо делать и скользящий крепеж регулировки. Это кстати для обоих вариантов верно.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Не что где заклинит?

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Каким образом сохраняется ориентация детали 2 и как она крепится на секцию со своим круговым движением ? Вот и заклинит. Линейного движения нет.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    На моем рисунке нет "детали 2". Есть две подушки, шарнир, направляющая и спираль.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    корректрую, траектория маленького прямоугольника не будет линейной, она будет сложной. Нарисуй на одной подушке и подвигай, они двигаются "вокруг" друг друга по радиусу - подушка.
    Если так собрать то можно будет только все подушки одновременно выдвинуть.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    Не будет необходимости соседние подушки ставит в противоположные крайние положения, они должны повторять контур спины, а он достаточно плавный.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    А чем моя схема не алё? Плюсы: подушки двигай как хочешь, если 2 эксцентрика на подушку (первый вариант), то независимо, а если к одному эксцентрику крепить 2 подушки (второй вариант), то у двух соседних всегда края синхронно двигаются. И опять же жесткость конструкции обеспечена - вал пройдет через всю подушку (слева направо), никаких дополнительных направляющих не надо. Уева туча валов от 5 до 8 это конечно минус, но если мы хотим управлять таким количеством подушек независимо или полузависимо, то это при любой концепции неизбежно.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Моск уже не тод, нужна помощь - идея. пользователя Vld

    Z-box, переклин при любом угле возникнет. Даже при малом. А рабочие углы до 10 градусов примерно. Там нужен огромный люфт что бы не клинило. А это сам понимаешь, не годится.

    VLD
    Получается нужна независимая схема. Зависимая усложняется только (пока что).
    Вал думаю нужен один на секцию + поворотный механизм.
    Потому как на двух точках тоже будет переклин, или надо делать одну скользящую, что сложнее на мой взгляд чем просто крутилка секции по углу.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    В ответ на: Вал думаю нужен один на секцию + поворотный механизм.
    Вот это реально гемор. Т.е. ты из сначала подвигал туда-сюда, потом начал наклонять, расстояние снова изменилось. К тому же не забывай, нагрузка на спинку бывает очень сильная, а сама спинка довольно тонкая. Всю горотьбу надо либо в подушку прятать, либо делать очень тонкой и прятать под обивку. Моя концепция как раз позволяет сделать толщину спинки не толще самих подушек, а управление вынести на боковую поверхность.

    В ответ на: Потому как на двух точках тоже будет переклин, или надо делать одну скользящую, что сложнее на мой взгляд чем просто крутилка секции по углу.
    Ты обрати внимание, там по эксцентрикам есть свободных ход. За счет этого не будет переклина. При этом возможна некая подвижность в вертикальной плоскости, но это можно компенсировать мощностью пружины, она должна с достаточной силой прижимать подушку к валам. Причем к валам можно пружины и прицепить по краям...

    Короче, я не вижу где концепция ошибочна. Или я не могу толково объяснить, или кое-кто зажал пиваса:улыб:

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    Вот видишь где собака. Ты зря на картинке ексцентрик сдвинул, где буде скользящий крепеж ?
    Пружины что бы везде прижать тоже гемор.

    Давай, еще почиркай.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    В ответ на: Z-box, переклин при любом угле возникнет. Даже при малом. А рабочие углы до 10 градусов примерно. Там нужен огромный люфт что бы не клинило. А это сам понимаешь, не годится.
    Я так и понял, что ты не читаешь то что я пишу. Механизм компенсации описан ещё до картинки.

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

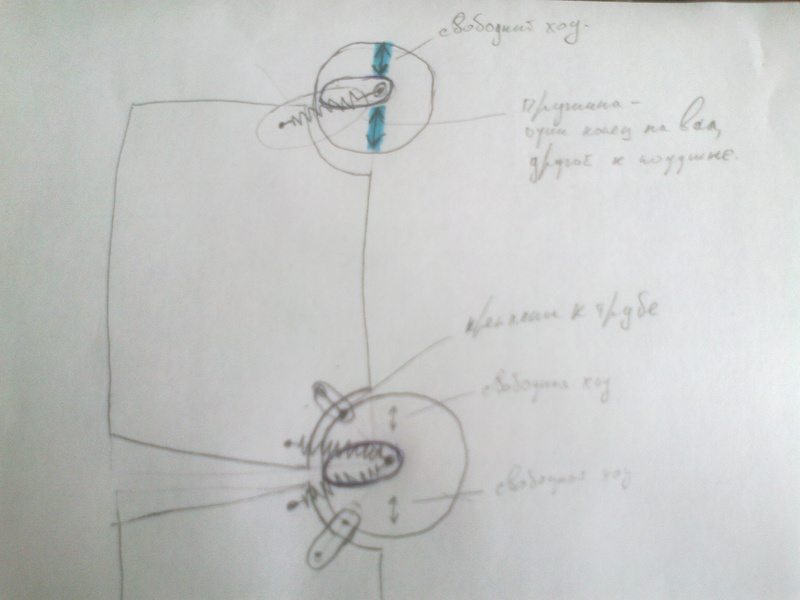

    Почиркай тебе... Ну вот постарался изобразить с максимальными подробностями: с пружинками с эксцентриками с точками крепления подушек к трубе и обозначил свободный ход. Косяк может быть только в одном случае - если оба эксцентрика развернуты в противоположные стороны. Но можно просто ограничить их поворачиваемость.

    Это вид сбоку: валы с эксцентриками вращаются на неподвижной части спинки (по краям, где нет подушек). Трубки соединены с каждой подушкой в одной точке, соединение подвижно. Пружины (можно несколько штук на ось нацеплять) прижимают подушки к валу. Движение эксцентрика двигает трубу и соединенные с ней края подушек.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    В ответ на: кое-кто зажал пиваса:улыб:
    Во во! Разжуй ему всё, потом скажет что не подошло и поминай как знали:улыб:

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Чо, двинули в патентное бюро? А то тут рассказал парням за рюмкой чаю концепцию гибридного авто определенного вида, а буквально через 2 месяца Ситроен ее запатентовал :улыб:

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    В очередь.... Про эксцентрик я первый написал.
    Кстати, интересный и компактный механизм есть на цепных пилах - он шину двигает туда-сюда и цепь натягивает таким образом.

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    Тоже мысля возникает:) естет поди уже эскизы передал, а тут для отвода глаз гундит.

    Я думаю, за пивом и с двумя бумажными пятачками в кармашке, можно продолжить содержательную беседу :nom:

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vitamin

    В ответ на: В очередь.... Про эксцентрик я первый написал.
    Кстати, интересный и компактный механизм есть на цепных пилах - он шину двигает туда-сюда и цепь натягивает таким образом.
    Мысль про эксцентрики ПРИХОДИТ, ты написал. А мне она ПРИШЛА и я ее оформил. Я уже половину карандаша изрисовал и 3 листа бумаги, а сколько нервов потратил... :улыб:Тут наверное из 100 человек прочитавших 99 мысль про эксцентрики приходила, что тут еще придумаешь? Винты, пневмоподушки, эксцентрики. Не изменением же напряженности магнитного поля подушки двигать :rofl:

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    В ответ на: Я думаю, за пивом и с двумя бумажными пятачками в кармашке, можно продолжить содержательную беседу :nom:
    "КАЖДОМУ!!!" (с) :rofl: :rofl: :rofl:

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    А в Рекстоне давно реализовано. Правда не в спинке, а в подушке. 2 валика вполне успешно регулируют профиль. В спинке регулировочный валик один под поясницей.

    Дезавуируем гносеологическую схоластику эмпириокритицизма.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vitamin

    Ну и меня тоже валик под поясницей, только ХЗ, как там реализовано. Что тогда ТС нам мозг П.5? 4 таких валика из любых сидушек наковырять и радости полные штаны.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя Vld

    не хватает регулировок у этих валиков, даже тупо линейные малы, МАЛО.
    ЭскизЮ я.
    Не гоните на эстета, он стреляет как умеет.

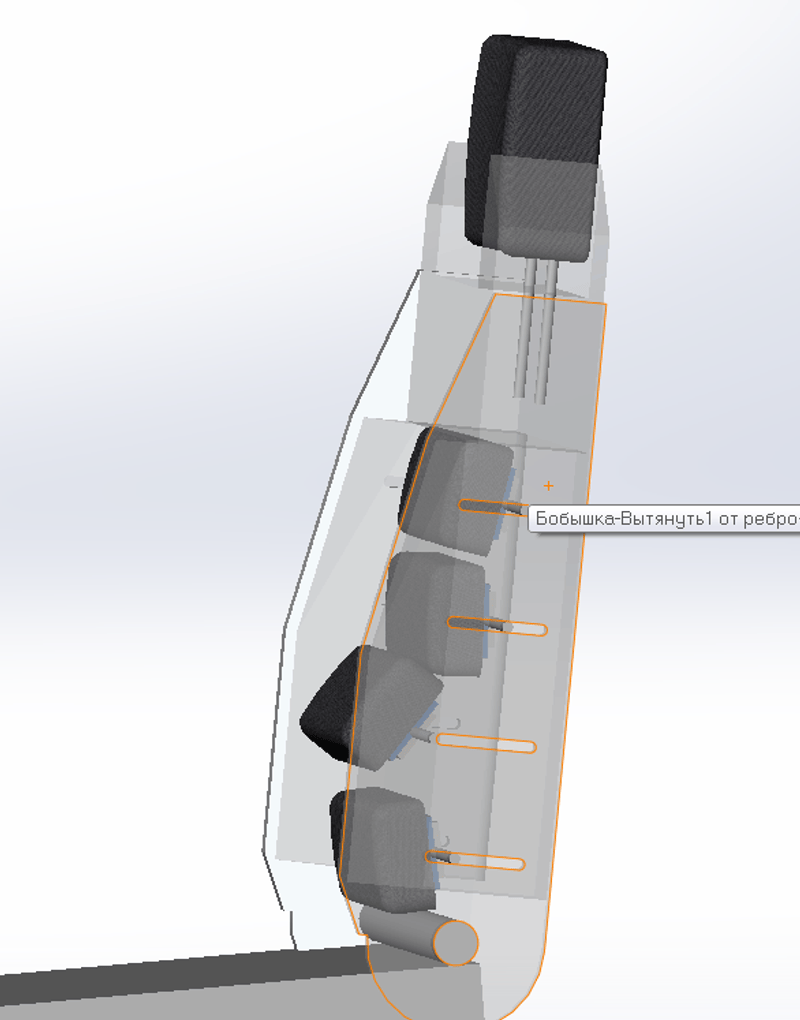

    Вот я наэскизил, но куча трущихся не по феншую деталей выходит.
    Точки в пазах как раз для посадки на эксцентрик.

    она распахнула халат... а там было все ! без ничего...

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    А куда прятать всю эту монстру? По краям остается не очень чтобы очень, а там все эти скользящие соединения+ эксцентрики должны быть очень мощные. И их к чему-то крепить. Если диапазона регулировок у валиков не хватает, сделать аналогичные, с большим диапазоном. Причем мне кажется их всего три надо будет между подушками. Верхняя верхним и нижняя нижним концом подушки должны быть к сиденью прикреплены. Похоже правда велосипед изобретаем. Пойду на свои пива возьму.

    Государство - это мы?
    Нет, государство - это нас!

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя estet

    В ответ на: ЭскизЮ я.
    Хороший рисунок, уже близко!
    Шоп не тёрлось, можно на гидравлику посадить!:улыб:По четыре поршня на подушку с индивидуальной регулировкой...

    Мне за державу обидно.

  • Ответ на сообщение Re: Моск уже не тод, нужна помощь - идея. пользователя z-box

    Че то рано он за пивом пошел.

    Это нефеншуйная концепция - валик внутри туды-сюды. А места хватает, габарит на картинке 520 мм ширина полная сидухи, с боков секций по 100 м есть примерно, все можно воткнуть. Но при реальной прорисовке чума получается, куча деталей и сложностей.

    она распахнула халат... а там было все ! без ничего...

Записей на странице:

НГС.Форум /Авто / Тюнинг /
Перейти в форум

Модераторы:
Наверх
SHKULEV MEDIA HOLDING
Подробности...
Сетевое издание «93.ру» (18+).
Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор).
Свидетельство о регистрации СМИ ЭЛ № ФС 77-84682 от 06.02.2023 г.
Учредитель: Общество с ограниченной ответственностью «ИНТЕРНЕТ ТЕХНОЛОГИИ»
Главный редактор: Филипцева Мария Сергеевна
Адрес редакции: 454091, г. Челябинск, проспект Ленина, 26А, стр.2, 16 этаж, +7 (351) 7-0000-74
Электронный адрес редакции: rednews@iportal.ru
Контактные данные для Роскомнадзора и государственных органов: juristchel@iportal.ru
Техподдержка: help@sholding.ru
Публикации с пометкой «На правах рекламы», «Партнёрский проект», «Новости телекома», «Новости компаний», «Выборы-2019» и «Выборы-2020» оплачены рекламодателем. Редакция сайта не несет ответственности за достоверность информации, содержащейся в рекламных объявлениях.

Информация об ограничениях

Политика использования cookies
Политика конфиденциальности и обработки персональных данных и правила использования сайта
