Помогите подключить магнитолу

ПечатьRSSДеревом

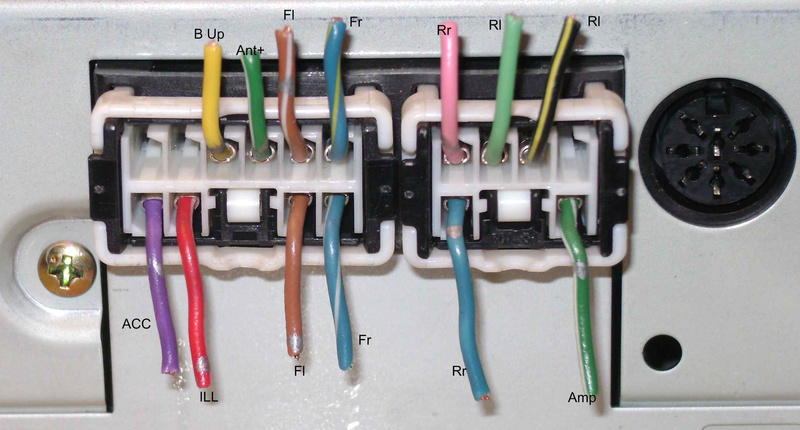

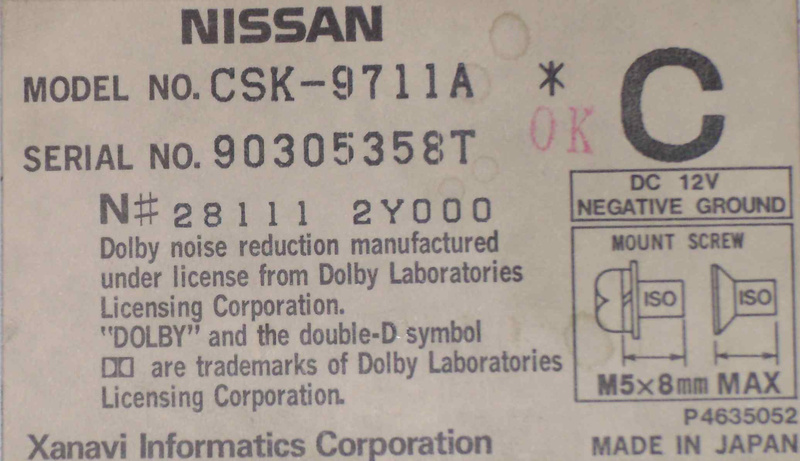

  • Нужно подключить магнитолу. Помогите разобраться с маркировкой проводов.

  • Ответ на сообщение Помогите подключить магнитолу пользователя Ржавый

    http://rutracker.org/forum/viewtopic.php?t=2182716

    кстати, это кларион...

    а срыв потока - лишь потока срыв

  • Ответ на сообщение Помогите подключить магнитолу пользователя Ржавый

    вот, нашел конкретно

    а срыв потока - лишь потока срыв

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя wox

    Валер, это - банальный ниссан.
    Массы на разъемах нет по-определению
    Все остальное - гуглиться "на раз".

    Я не жалею ни о чем
    Осел фундамент, крепок дом

  • Ответ на сообщение Помогите подключить магнитолу пользователя Ржавый

    а переходник купитть? не?

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Лис

    Что то не нагуглил я :хммм:
    картинки которые выложены не совпадают с моими разъемами

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя 1Диман

    В ответ на: а переходник купитть? не?
    Что за переходник?

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Лис

    тыб банально нарисовал ему что куда, если это, конечное, не коммерческая тайна...

    а срыв потока - лишь потока срыв

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    переходник на одном конце фишка как у машины, на другом как у всех магнитол. Единственное у себя поменял питание. Переходники на Горском есть

    мошин то какой?

    Исправлено пользователем 1Диман (22.05.11 09:20)

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя 1Диман

    мне просто подключить нужно и две колонки, помогите...

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя wox

    Да да только питание правильно подать и две колонки подключить :live:

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    В ответ на: Что то не нагуглил я :хммм:
    картинки которые выложены не совпадают с моими разъемами
    web-страница

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Сибиряк

    В ответ на:
    В ответ на: Что то не нагуглил я :хммм:
    картинки которые выложены не совпадают с моими разъемами
    web-страница
    Спасибо, и какой рисунок совпадает? Что то не нахожу...

  • Ответ на сообщение Помогите подключить магнитолу пользователя Ржавый

    спасибо за перенос топика. теперь буду тут вопросы задавать :live:

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    http://teletehnika.info/collection-of-sockets-autoradio/95-razyomy-amagnitol-nissan.html

    тут есть

    и на всех почему то клемма GND... :безум: которой банально нет

    а срыв потока - лишь потока срыв

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Если я всё правильно понял то предпоследняя картинка, только надо перевернуть её на 180 градусов. Ну или наоборот перевернуть вашу.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Нет не правильно, либо я на столько глуп что не нахожу сходства :хммм:
    Спасибо всем что тратите время, но пока положительного результата нету :хммм:

    Может желтый и красный соединить и это будет +12, а черный с желтой полосой -12, а синий и коричневый это как раз колонки?

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Может все-таки обратиться к специалистам? А то помимо подключения еще и сначала ее отремонтировать придется:улыб:

    Я не жалею ни о чем
    Осел фундамент, крепок дом

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя wox

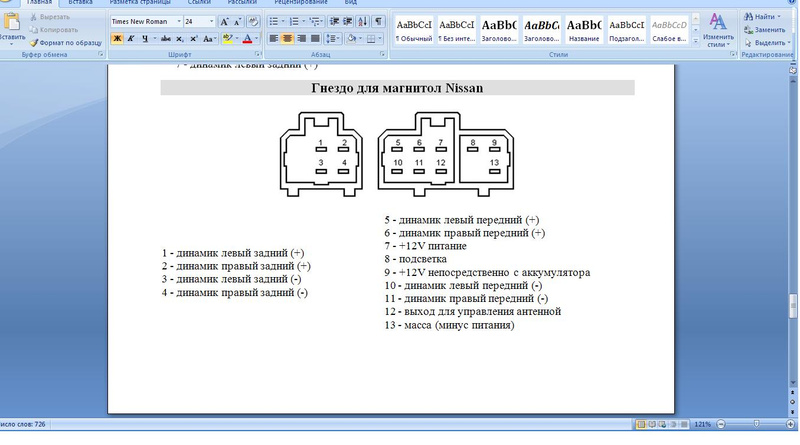

    Становлюсь на путь исправления :спок: ну трудный день сегодня :dnknow:

    Так я правильно понял? И питание подавать на ACC или еще куда?

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Почти правильно. Питания там 2 штуки. Одно идёт + постоянно а второе от зажигания. Есть ещё одно от габаритов, но не всегда.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Если я всё правильно понял - то фиолетовый - постоянный +, жёлтый к зажиганию, красный - габариты. Тестером бы проверить.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Я тут подумал... жёлтый с красным мог перепутать. А вообще получается их все 3 штуки в связку и к +.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Желтый, красный, фиолетовый к +12 так верно? Ну а минус это же земля и корпус магнитолы? Так? :friends:

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    В ответ на: Спасибо, и какой рисунок совпадает? Что то не нахожу...
    Мдя....
    Мож и правда к специалистам съездить?
    Картинка "NISSAN PP-9997M" почти как ваша. Мультиметр и 5 минут времени помогут окончательно понять, что и где.

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Ну я бы так попробовал. По крайней мере из схемы только этот вариант получается. По хорошему надо тестером хотя бы прозвонить варианты. Ну и подключать по очереди или вообще пробовать по одному питание подавать. В общем предпринять меры предосторожности.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Сибиряк

    Специалисты ведь денег просят и к ним ещё ехать надо, а если приедешь, особенно к хорошим специаЛИСтам, то не факт что попадёшь ибо очередь и не приёмные часы случаются. А так... ну подумаешь майфун сжожгёшь.. он наверняка же не дорого чинется. :-) Кстати предохранитель помогает избежать некоторых головоломок с восстановлением.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Тестер есть, а что померить?

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    В ответ на: Тестер есть, а что померить?
    Вот после этой фразы точно не нужно никуда лезть самому

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Ну, полагаю, сопротивления различные. Между всякими вариантами и не забывайте про полярность. Вообще с такими вопросами лучше просто рискнуть. Ставьте предохранитель ампер на 5-7 и пытайтесь включить, ну или как тут было рекомендовано к специаЛИСтам. :-) Я как-то разбирался с гармонями... ни с одной даже... ну получалось что все пели и ничего не сжёг.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Сибиряк

    Тестер есть, а что померить?

    Вот после этой фразы точно не нужно никуда лезть самому

    ))))))))))))

    + 500
    куда куда а в электрику не лезу, ибо не понимаю.....раза хватило...всего то жучка поставил и косе пипец.....хоть машина цела осталась...правда давно это было...

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Понятно, что ничего не понятно :friends: ладно спасибо всем. Буду пробовать, есть блок питания на 800 мА попробую им потестить.

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Сибиряк

    В ответ на:
    В ответ на: Тестер есть, а что померить?
    Вот после этой фразы точно не нужно никуда лезть самому
    А что Вам господин фраза не нравиться? Сказали какое сопротивление должно быть и на каком проводе, и нефиг тут умничать :biggrin:
    А электричества я не боюсь, нужно только знать куда пальчики сувать :а\?: за этим и обратился на форум :dnknow:

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    А вот блок питания ваш сгореть может немного быстрее гармошки. Токи потребляемые потехой в пике могут быть порядка 10 ампер. Ну в холостую конечно намного меньше но 0,8 ампера как-то очень маловато. Вы бы аккумулятор поискали или БП ампер на 5 хотя бы.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Да есть аккумулятор, а без колонок то куда 10 ампер потреблять, да и БП не жалко, транс не сгорит за короткое время а диоды и поменять не долго.

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Вообще говоря там много всяких умных микросхем которые тоже много потребляют. Основную мощность конечно рассеивает оконечный усилитель при подключенной полной нагрузке, но 800 милиампер как-то слабенько для автомобильной потехи.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    хорошо значит аккумулятор и предохранитель на питание :agree:
    .... ушел греть паяльник...

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Ну эта... ждём все с нетерпением результатов. Рассказывайте сразу как получится, какого цвета дым идёт из майфуна когда неправильно включают полярность.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    :ха-ха!: :ха-ха!: :ха-ха!:
    Все работает! Красный это подсветка, фиолетовый и желтый вместе :спок: Красиво поет! :appl:
    ВСЕМ ОГРОМНОЕ СПАСИБО!!! :bottle: :bottle: :bottle: :agree: :friends:

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Фиолетовый значит постоянный +, а жёлтый всё-таки зажигание. Проверяется просто - выставляются настройки и отключается один из проводов. Если отключить постоянный + то настройки сбросятся.

    Внешний вид обманчив, ведь красота скрыта внутри(с) вспороть брюхо ножом и полюбоваться на потроха

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alex_WS

    Точно так и без желтого не работает

  • Ответ на сообщение Помогите подключить магнитолу пользователя Ржавый

    Поздновато тему заметил, но может кому пригодиться...
    Иногда встречается маркировка у ножек разъёма на печатной плате. Только корпус разобрать...

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alexandr.

    Спасиб, ха совет. Возьму на заметку.

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Ржавый

    Здравствуйте, помогите разобраться с разъёмом:
    Есть старая магнитола, вроде бы как рабочая, но какой то странный разъём я таких не видел никогда. Что это за разъём такой, какая у него распиновка? Это не aux connection terminal, на фото всё видно, платка где это всё подключается тоже хрен понять так как нету обозначений и как я понял она многослойная, то есть по дорожкам не узнать, жду помощи ). Заранее спс, ///чуть не забыл, магнитола prology VX800

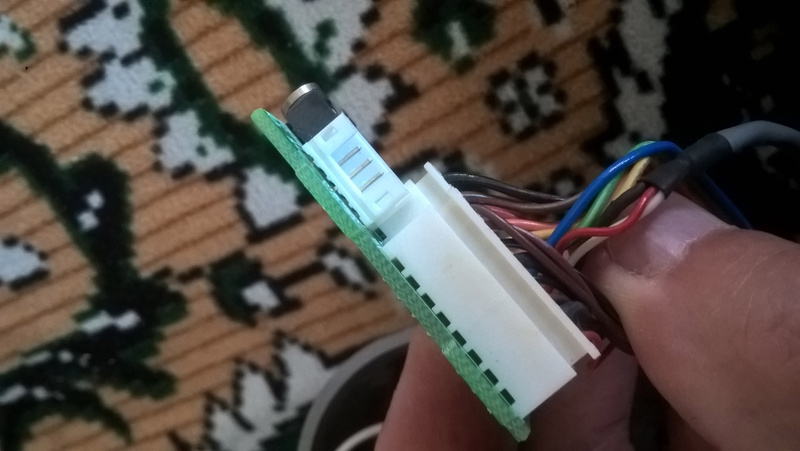

    • сам разъём

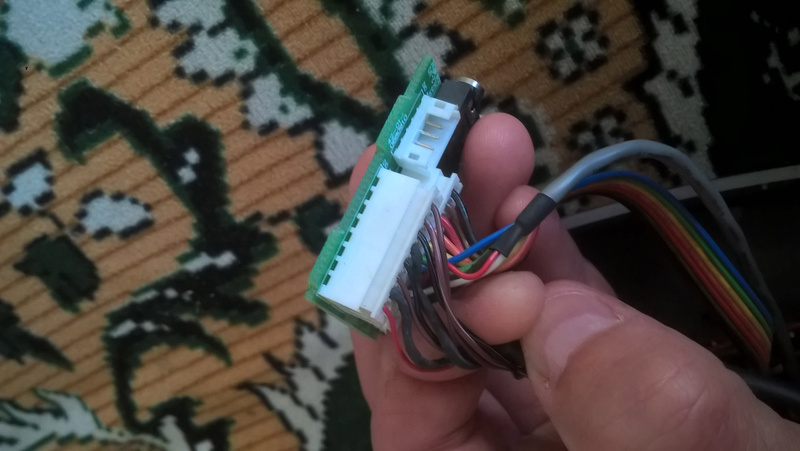

    • вид многослойности

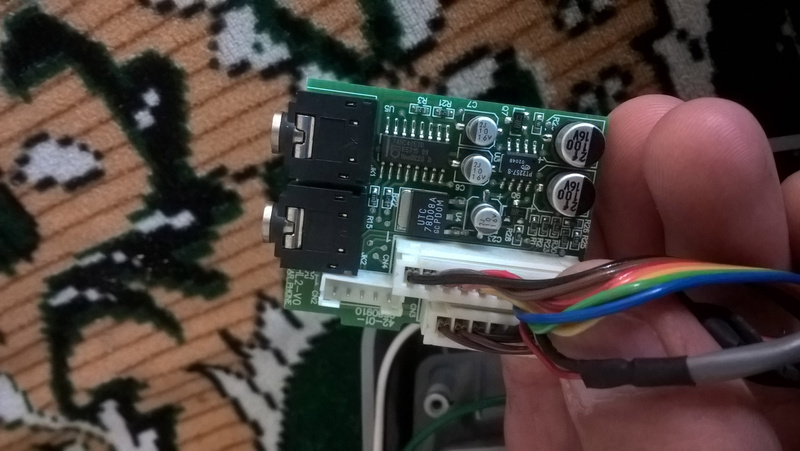

    • сама плата

    • коннектор на плате с цветами проводов

    • дорожки на плате

    Исправлено пользователем MrAndersen (24.09.18 15:43)

  • Ответ на сообщение Помогите подключить магнитолу пользователя MrAndersen

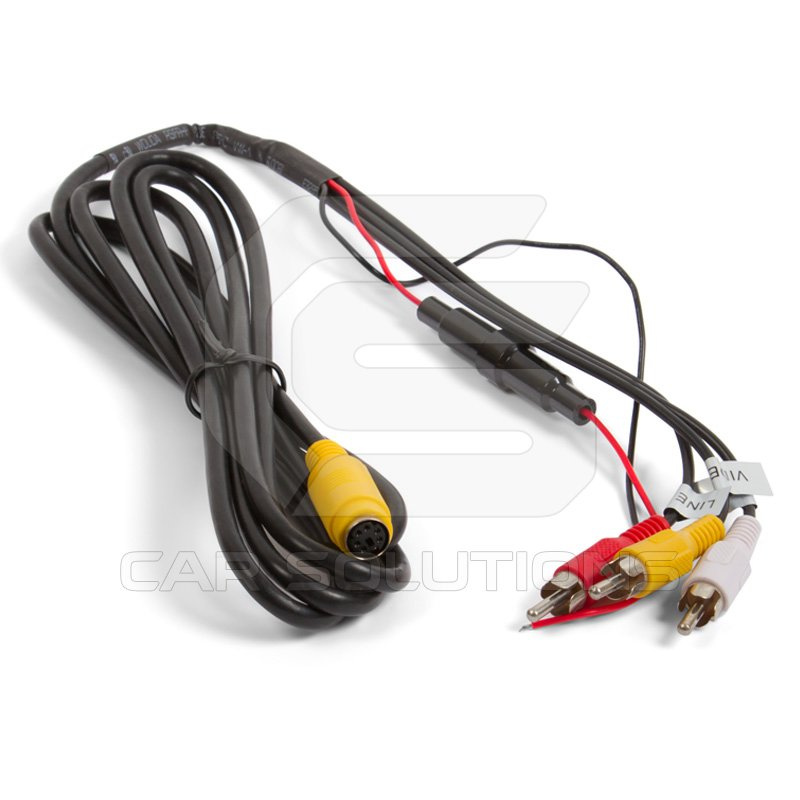

    Если эта "магнитола"- потолочник, то разъём скорее всего вход AV со стереозвуком и включением по питанию. Называется mini-DIN 8 pin. В комплекте должна быть "мама" с тремя RCA и хвостами +/- 12в.

  • Ответ на сообщение Re: Помогите подключить магнитолу пользователя Alexandr.

    В ответ на: Если эта "магнитола"- потолочник, то разъём скорее всего вход AV со стереозвуком и включением по питанию. Называется mini-DIN 8 pin. В комплекте должна быть "мама" с тремя RCA и хвостами +/- 12в.
    Спасибо большое ) очень выручили, проблема была как раз в том, что нету в комплекте проводов с вашего фото. теперь хоть знаю что искать в магазине , а там дело за малым. Спасибо ещё раз )
