Привет! готовлюсь к лету и по этому хочу спросить может кто делал что то подобное???
В двух словах нужно приспособление в кузов цельнометалического грузовичка Фиат-Дукато, что бы выгружать из него и загружать обратно лодку , а точнее водный моцик весом 250-300 кг. Собственно желательно чертёж или дейчтвующую модель, готов отблагадарить за полезную инфу. Спасибо !
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
Прошлым летом мне в центре пару раз попадался грузовичок маленький с аппарелью для гидроцикла , типа маленький эвакуатор на самоделку не похоже. где постоянно живет ХЗ но попадался в районе цума - димитрова . Поспрошай на дроме
V8 – еще одно доказательство того, что Господь любит нас и хочет, чтобы мы были счастливы
спасибо! хоть что то уже есть, значит не один я такой, в принципе мысли есть как всё это сделать, но на грабли наступать неохота, в общем на чужих ошибках учиться хочу...... как то так
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
Тока чето сдается мне самому сделать можно ..нужно посмотреть ка платформа у эвакаторов сдвигается- нагибаетсяв определенный бюджет такое сварят просто масштаб поменьше надо...
да и грзовичек полноприводный а то с песка на берегу хрен уедеш после погрузки..
V8 – еще одно доказательство того, что Господь любит нас и хочет, чтобы мы были счастливы
да вот в голове примерный план есть как поднимить и опускать водник, лебёдку наверно нужно будет применять не дорогую, но вот бы какой-нить чертёжик или эскиз, повторить принцип "воровайки" не реально, там гидравлика ещё задействована, блин, чё делать???
С полным приводом особо не заморачиваюсь, т.к. Фиат-Дукато - переднеприводной на резине R16, по снегу щас прёт как танк, (он же дизельный) по песку пойдёт не хуже :), да и разгружаться же буду ч-з задние ворота, короче, вывезет!
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
прицеп??? Это пройденый этап!!! Есть и прицеп и хороший тягач к нему в виде ТЛК 80 и водник стоит щас на прицепе, НОООООООО Наелся я этими перевозками по горло, т.к. на бардском (и на всех остальных) постах ГИБДД видно джип с прицепом и лодкой и у гибонов постоянно появляется предлог посмотреть чё и как, останавливают в 50% случаев перевозки...... Ну нравицца им наверно рассматривать мои документы на всё это хозяйство, млин. Да и технология приводнения там не совсем приятная, нужно развернуть весь этот автопоезд, загнать прицеп в воду до всплытия лодки, всё там отвизать, потом выгнать и запарковать на стоянке или пляже а мест как всегда мало и т.д. и т.п, короче, хочу компактнее и незаметнее, тем более есть грузовичёк, который как раз для этих нужд подойдёт:)
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
вот вот примерно такую байду думаю нужно мастерить :), спасибо, комрад! Тут думаю просто поставить лебёдку во внутрь кузова и над ней на крыше закрепить блок (для направления вектора тяги вверх) и соорудить откидную роликовую доску (трапик). У водника дно плоское (он водомёт), лебёдкой тянуть за нос по трапику в кузов ну и помогать сзади немного ручками при загрузке, ну а при разгрузке....... (хрен знает вручную чтоли сталкивать???) Как то ещё нужно разгрузузку придумать, хотя снимать всегда легче.... нада летом попробывать будет - вроде бюджетно придумал
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
по мимо крана понадобяться боковые подпори как у кранов, самогрузов. во время подъема центр тяжести будет смещаться в сторону и возможно опрокидывание всей конструкции к тому же не везде на пляжах можно их развернуть.
купи маленький самогруз
ещё один грузовичёк!? да ещё и самогруз! Не столько бабла уже на всё автохозяйство нетуДукато в кредите, чёт бюджетное в него химичить нужно типа лебёдки с маятниковой подпругой. Сам дукато весит 2,5т, я не думаю, что водник весом 300 кг сможет его опракинуть мне лодку оторвать от пола надо то на 10 см, жаль не конструкторское у меня образование
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
делаешь пандус из двух металлических бутавров (или как их там, вот так выглядят "П") делашь каркас по днищю мотоцикла, ставишь его на колесики. и кактаешь по этим рельсам. для облегчения можно лебедку присобачить у кабины для облегчения закатываения.
ВИдел картину летом в Изумрудном яхтклубе. В грузовичке были просто продольные брусья под форму днища. Грузовичок заезжал в воду, на склоне, а то куда не получалось заехать на ХХ дотягивали руками
конечно фургон! Он скрывает груз, это для меня важно! Буду делать "П" образный подъёмник с лебёдкой, чё-нить придумаю, думал может у кого-нить было что-то подобное, Но вижу самому мастерить проект нужно будет, а тут возможны "ГРАБЛИ" и всякие НЕ конструктивный решения, совсем уж колхозить не хотелось быСпасибо всем за участие и дельные советы!!! Как смастерю, так отпишусь и покажусь!
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...

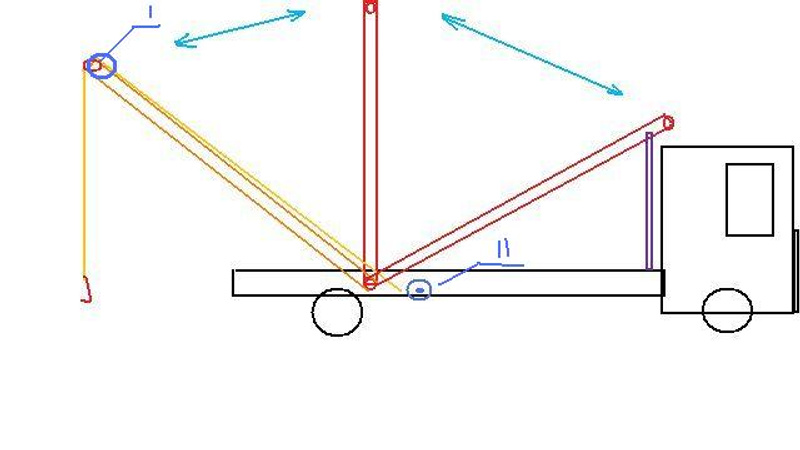

Ты этим подъёмником (что на моей схеме) займёш весь полезный объём кузова. По металлоёмкости он получиться не съёмным (тяжело съёмным). К тому же высота потолка ограничивает высоту стрелы подъёмника, а значит и его плечо выгрузки (короче будешь выгружать себе на (под) бампер)
Делай салазки выдвижные
Скажи, если не починю мост- я смогу до дачи съездить?
А я что Ванга, что бы знать сможешь или нет?
ну не знаю
мне сдаётся твоя схема (с маятником) вполне удачной, т.к. основание её я хочу расположить не в центре кузова , я на его краю перед дверями, высота ворот 1,8м., по этому стрела не будет опускать груз (моцик) под задний бампер. Длина моцика 2 м и если его взять за середину, то как раз смогу опустить его на воду целиком. Это всё работать будет, вот как заставить стрелу "П" образную двигаться как маятник???, Я уже думал приварить к ней маховик от ВАЗа и управлять стартером ВАЗовским, меняя полярность, ну и соответственно направлекние подъёма или спуска.
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
Как не будет?
Смотри. Высота 1,8
Отнимаем допуски по 10 см на низ (ось маятника) и верх (зазор на подстраховку). Остаётся 1,6 метра.
Даже если ты расположишь ось сразу у дверей (а это уже украдёт 10 см стрелы в выдвинутом состоянии), то при выходе стрелы наружу ( а она выйдет под углом 45 градусов, а не горизонтально) ты на угле теряешь ещё сантиметров 30 от рабочей длинны стрелы..
Итого что остаётся? 1,3 стрелы.
Длина груза 2 метра.
Дели пополам (центр тяжести) получаешь 1 метр. У тебя в запасе между грузом и бампером (а точнее дверью, бампер может ещё больше выступать) 15 см. Так что в плотную.
В ответ на: Это всё работать будет, вот как заставить стрелу "П" образную двигаться как маятник???,

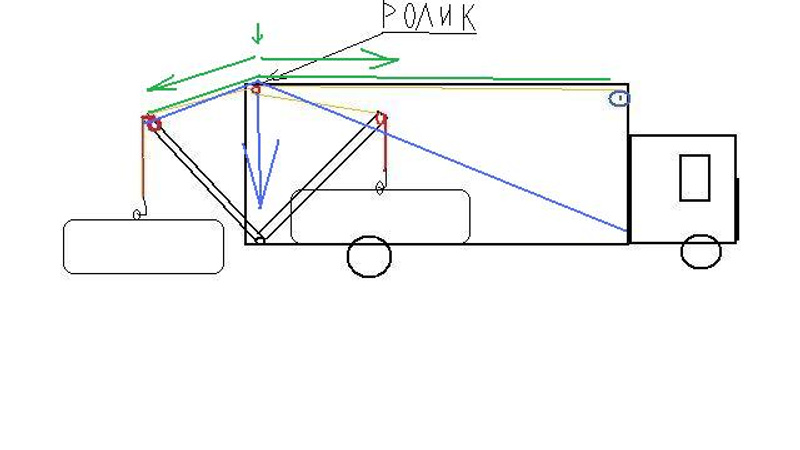

Вот так как в приложении.
Надо: Две электролебёдки.
Одна (красная на стреле)- грузоподъёмная
Вторая (синяя под потолком фургона) - выводящая и уводящая стрелу. Важная деталь, ролик, он позволит одной лебёдкой заводить и выводить стрелу (трос будет его огибать при положении стрелы в фургоне) и опираться на него (при положении стрелы за фургоном).
Проблемы две (с синей лебёдкой)
1. Это точка перехода стрелы в разные направления (вертикальное положение) Возможно раскачивание груза- толчок при прохождении этого положения
2. Придётся физически подталкивать груз при выгрузке как раз в этой точке (вертикальном положении) что бы он перевалил равновесие через эту точку
ПС Я вот тут подумал, возможно обойтись одной лебёдкой (синей) Если правильно всё расчитать, то поднимать груз тросом к стреле и не понадобиться.
Отпускаем стрелу к грузу (с постоянной длиной троса), цепляем, и стрелой поднимаем. При правильном расчёте груз будет сантиметров на 10-15 выше пола фургона, а при запрокидывании стрелы в кузов как раз стрелой опуститься на пол кузова.
Скажи, если не починю мост- я смогу до дачи съездить?
А я что Ванга, что бы знать сможешь или нет?
В ответ на: Я уже думал приварить к ней маховик от ВАЗа и управлять стартером ВАЗовским, меняя полярность, ну и соответственно направлекние подъёма или спуска.
Стартером очень быстро получиться.
Да и думаю не потёнет он.
Скажи, если не починю мост- я смогу до дачи съездить?
А я что Ванга, что бы знать сможешь или нет?
реально нормальная схема, только лебёдку оставлю одну и закреплю её на полу у кабины, а трос на стреле оставлю фиксированный. Теперь, что касается размеров водника тут я могу схитрить, потому, что мотор у водника стоит впереди и ,соответственно, зацепить его я могу со смещением от центра сделаю строп на три точки (типа паука). Осталось купить лебёдку и сварить "П" образную стрелу с механизмом вращения в основании, Спасибо комрад, ты настоящий друг!
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
Да пожалуйста!
Я сам на таких вещах помешанЧего только не понаделал.
Можно играть длинной троса (сделать набор съёмных разной длинны), и брать различные грузы. А когда подъёмник не нужен, ложить его на пол, почти не будет мешать.
Со смещением центра тяжести- да это выход

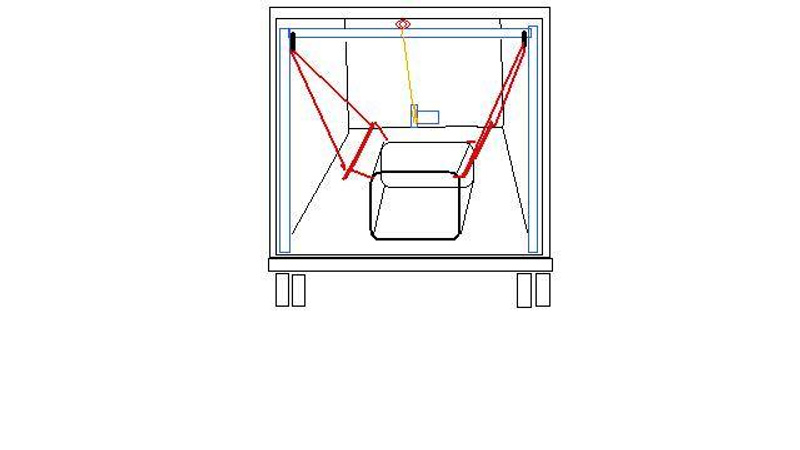

Тебе можно ещё не один трос по центру цеплять, а по два по краям (углам) П-образной рамы с подвесными рамками (на рисунке красным) или вообще прямоугольник (а не тройник) сделать похожий на тот, что с попонии автомобиля сгружают с кораблей, этим исключишь вращение груза (от натяжения троса).
Колымить можно, движки, коробки контрактинкам возитьОтбоя не будет.
Материал- 12-тый профиль думаю будет самое то. Думаю в 20-25 (вместе с талью на 220 вольт и адаптером) уложишся
Скажи, если не починю мост- я смогу до дачи съездить?
А я что Ванга, что бы знать сможешь или нет?
НУ ты даёшь! полёт мысли вот это да!
адаптер у меня на 220в. есть на 0,5 кВт. а вот я считал что 12 В. лебёдка будет проще и надёжней в воде 220В. как то может тряхануть и рыба встлывёт
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
В ответ на: только лебёдку оставлю одну и закреплю её на полу у кабины
Может лебёдку всё таки под потолок?
А то так нагурузка на подвесной ролик будет большая, как бы тебе его не вырвало или крышу не сложило в проёме.
На рисунке направление нагрузки синим цветом если лебёдка на полу
и зелёным если лебёдка под потолком. К тому же место полезное на полу не займёт (при перевозке габарита)
Да и трос не будет мешать (перегораживать полезное пространство) по диагонали кузова (от ролика к лебёдке).
Если лебёдка под потолком, и трос под потолком.
Скажи, если не починю мост- я смогу до дачи съездить?
А я что Ванга, что бы знать сможешь или нет?
на полу закрепить лебедя надёжнее будет, металл толще да и сложности с креплением вверху налицо, там конструктивно крыша кабины и пустота , а над ней основная крыша, даже не представляю как это сделать??? Опять же центр тяжести поднимаю, а зачем? С креплением ролика действительно могут быть проблемы, что бы не сложить крышу :). наверно изготовлю такую же "П" одну в другой, одна будет стабильно вертикальна, а вторая станет рабочей стрелой, вот как то так
Не верь, не бойся, не проси.....
Добрым словом и пистолетом можно сделать гораздо больше, чем просто добрым словом...
